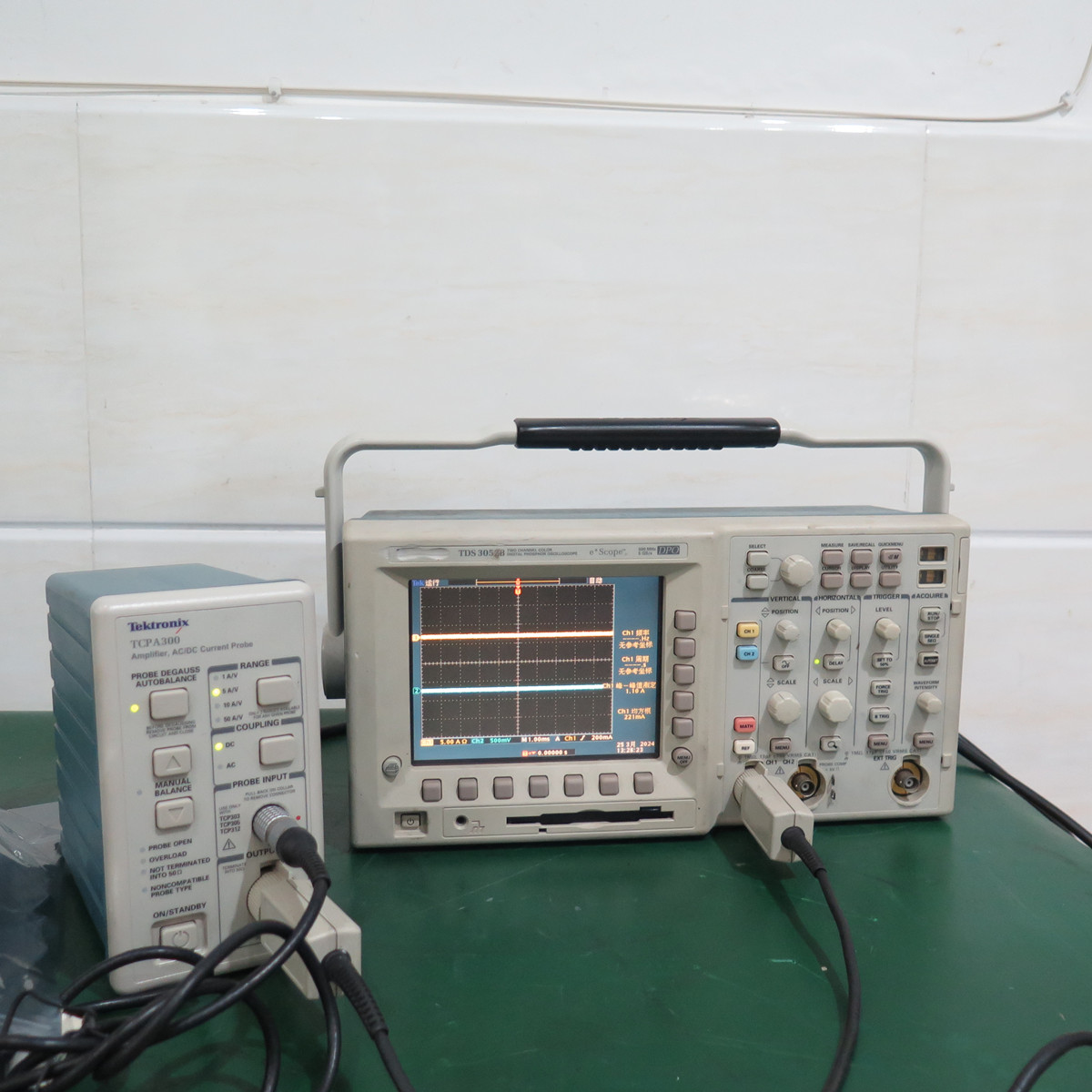

TCPA300 TCP305电流探头 电流放大器

tektronix泰克TCPA300 放大器在与 TCP312A、TCP30 或 TCP303探头一起使用时，提供了一系列电流测量功能，弥小电流测量产品与高电流测量产品之间的空白。这三个探头提供了 30 A、50 A 和 150 A 连续直流电流的电流测量功能。对高的电流电平，带有 TCP404XL 电流探头的 TCPA400 放大器可以测量 500A 和 750A 的连续直流电流，降额与占空比有关。

tektronix泰克TCP300 和 TCP400 系列 AC/DC 电流测量系列是满足当今电流测量需要的非常的电流测量系统。

当通过 TEKPROBE Level II、TekConnect（使用 -BNC）或 TekVPI（使用 TPA-BNC）接口连接泰克示波器时，电流测量和计算变得轻松简单。

主要特点

自动定标和确定单位1 - 示波器屏幕的幅度和电流读数通过手动计算，减少了测量误差

AC/DC 输入耦合

插入阻抗低，降低了被测器件的负荷

分裂铁心结构，电路连接简便

状态指示器提供虚拟工作状态和潜在错误条件通知 — 消磁、探头张度、载、不端接 50 ?、不兼容的探头类型

降低了直流漂移和噪声，从而改进低电平电流测量

主要性能指标

AC/DC 测量功能

DC - 100 MHz，电流探头放大器 (TCPA300) 使用：

DC - 100 MHz，30 A DC (TCP312A)

DC - 50 MHz，50 A DC (TCP30)

DC - 15 MHz，150 A DC (TCP303)

DC - 50 MHz，电流探头放大器 (TCPA400) 使用：

DC - 2 MHz，750 A DC 1 (TCP404XL)（500 A DC 连续电流）

特征：

为电信、数据通信、计算机和半导体电力电子环境中的设计人员、安装人员务人员的开发和分析解决方案：

电源（开关和线性）

半导体器件（SCR、IGBT、MOSFET、CMOS、BJT）

功率逆变器/转换器

电子镇流器

工业/消费电子

移动通信（电话、卫星、中继站）

电机驱动

运输系统（电子车辆和火车、机车、航空电子设备）

消磁、探头开路、过载、未端接到 50 Ω、不兼容的探头类型

需要 TDS TEKPROBE 示波器或带 -BNC 的 TekConnect 示波器

幅度和安培数的示波器屏幕读数

手动计算即可减少测量误差

交流/直流测量能力

自动缩放和单位

交流/直流输入耦合

低插入阻抗降低了 DUT 负载

分芯设计使电路连接容易

状态指示器提供视觉操作状态和潜在错误情况的通知，包括：

较低的直流漂移和噪声允许改进低电平电流测量

符合 IEC 标准
